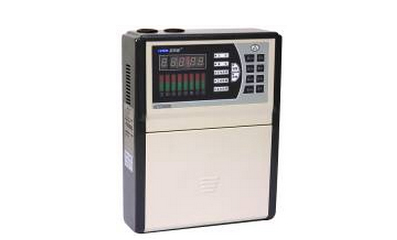

气体报警控制器JB-TB-AEC2302a

选型信息:产品型号+附加标识+输出类型+检测类型

产品型号


附加标识

容量
1/2/3/4/6/8/15可选

输出类型

4组继电器输出(输出1、输出2、输出3、输出4),可提供以下输出方式之一:

1)无源开关量信号(触点容量:3A/dc24V1A/AC220V

2)无源点动信号(触点容量:3A/dc24V1A/AC220V

3)DC24V/200mA电平信号(NO正,COM负)

4)DC24V/200mA脉冲信号(NO正,COM负)

5)电容放电(NO正,COM负)

注:默认:输出1”输出2”为无源点动信号;输出3”输出4”为无源开关量信号。

检测类型

1)%LEL可燃气体(默认)

2)ppm毒性气体

注:检测类型为ppm时,最大容量为8

选配

备用电源:12V DC /2Ah×2
1)执行标准
GB16808-97《可燃气体报警控制器技术要求和试验方法》
2)主要特点
l  总线制通讯可切换的实时浓度数字显示(%LEL)或时间显示,用于可燃气体或毒性气体的监测
l  “黑匣子”功能,最近99次故障信息和99次报警信息可查询,掉电不丢失
l  自动搜索或手动设置探测器和输入模块电子串号,方便快捷
三级报警:预警、低限/高限报警可设定
l  预警值为低限报警值的80%,预警信号不参与系统联动。
l  4个可编程应急按钮(“联动1”、“联动2”、“联动3”、“联动4”)
l  4组可编程继电器触点输出,分别输出控制信号联动排风机、电磁阀等联动设备
自动:能实现 “与”、“或”、“N个变量与”、“N个变量或”、“首尾变量之间的任意两个与”;“首尾变量之间的相邻两个与”等的逻辑关系设置。
  手动:通过按键“联动1”、“联动2”、“联动3”、“联动4”输出控制信号。
l  可通过输入模块将其它探测器(4~20mA标准信号或无源开关量信号)接入本系统,方便地实现系统集成

3)主要技术指标
容 量:适配探测器和输入模块总数不超过15
适配探测器:AEC2331等
检测气体类型:%LEL
最大量程:100%LEL或9999ppm
工作电压:AC220V±15%(50Hz±1%)
开关电源:28V DC/2A
功 耗:≤10W(不含配套设备)
传输方式:四总线制:信号总线(S1、S2),电源总线(+24V、GND)
信号传输距离:≤1500m(2.5mm2)
4组控制输出:无源触点,容量: 1A/AC220V或3A/DC24V(多功能,可配置)
报警方式:声光报警
显示方式:数码管
使用环境:温度0℃~+40℃,湿度≤93%RH
外形尺寸:长×宽×厚:325mm×252mm×94mm
整机重量:约7kg
安装方式:壁挂式

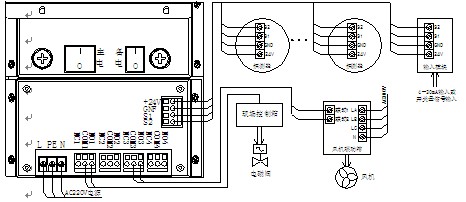

4)系统配置
提供一组系统总线接线端子,可以连接本公司生产的AEC2331等气体探测器或通过JB-MK-AEC2241输入模块连接其它气体变送器(4~20mA信号)进行现场气体浓度监控,同时可通过4组内置可编程模块对外部设备(现场声光、电磁阀、风机等)进行远程逻辑控制


注意:
① 控制器外接探测器和输入模块总数不超过15
② 4组继电器输出,出厂默认:“输出1”、“输出2”为无源点动信号;“输出3”、“输出4”为无源开关量信号。
特别说明:
用户若有特殊要求,应及时告知厂家,厂家在产品出厂时根据用户要求配置好。(严禁用户自行配置)

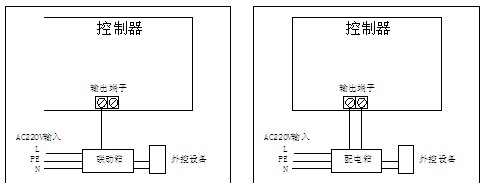

③ 控制风机或AC220V电磁阀需配置相应的联动箱。
