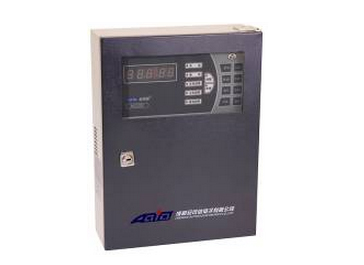

气体报警控制器AEC2303a

选型信息:产品型号+附加标识+输出类型
产品型号


附加标识

/容量

1/2/3/4可选

输出类型

2组继电器输出(输出1、输出2),可提供以下输出方式之一:

1)无源开关量信号(触点容量:3A/dc24V或1A/AC220V)

2)无源点动信号(触点容量:3A/dc24V或1A/AC220V)

3)DC24V/200mA电平信号(NO正,COM负)

4)DC24V/200mA脉冲信号(NO正,COM负)

5)电容放电(NO正,COM负)

注:默认:“输出1”为无源点动信号;“输出2”为无源常开信号。

选 配

备用电源:12V DC /1.2Ah×2

1)执行标准
GB16808-97《可燃气体报警控制器技术要求和试验方法》

2)主要特点
总线制通讯
可切换的实时浓度显示(%LEL)或时间显示,用于可燃气体的监测
“黑匣子”功能,最近40次故障信息和40次报警信息可查询,掉电不丢失
自动搜索或手动设置探测器电子串号,方便快捷
二级报警:预警及一级报警可设定 预警值为低限报警值的80%,预警信号不参与系统联动。 一级报警值应设置为25%LEL或以下(出厂默认为25%LEL,1%LEL~99%LEL可调)
2个可编程应急按钮(“联动1”、“联动2”)
2组继电器触点输出,分别输出控制信号 自动:能实现 “与”、“或”的逻辑关系设置 手动:通过按键“联动1”、“联动2”分别输出控制信号

3)主要技术指标
容 量:适配探测器和输入模块总数不超过4
适配探测器:JTQ-AEC2232、AEC2331a
检测气体类型:%LEL
检测范围:0~100%LEL
工作电压:AC220V±15%(50Hz±1%)
开关电源:28V DC/2A
功 耗:≤10W(不含配套设备)
示值误差 :±5%LEL
报警误差 :±3%LEL
传输方式:四总线制:信号总线(S1、S2),电源总线(+24V、GND)
信号传输距离:≤1000m(2.5mm2)
2组控制输出:无源触点,容量: 1A/AC220V或3A/DC24V(多功能,可配置)
报警方式:声光报警
显示方式:数码管
使用环境:温度0℃~+40℃,湿度≤93%RH
外形尺寸:长×宽×厚:320mm×240mm×82mm
整机重量:约7kg
安装方式:壁挂式

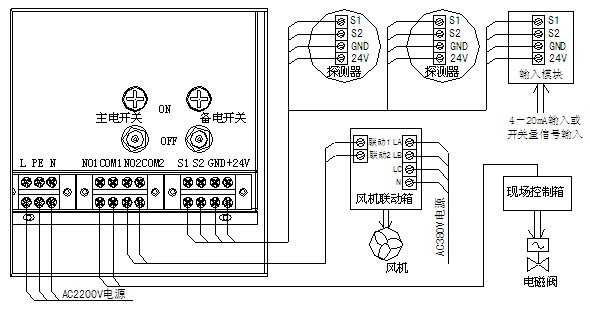

4)系统配置
控制器供总线接线端子,可以连接本公司生产的AEC2331等系列总线制通讯点型可燃气体探测器或通过JB-MK-AEC2241输入模块连接其他气体变送器(4~20mA信号)进行现场气体浓度监控。同时可通过2组内置联动输出模块对外部设备(现场声光、电磁阀、风机等)进行远程逻辑控制。

注意:
① 控制器外接探测器总数不超过4;
② 2组继电器输出,出厂默认:“输出1”为无源点动信号;“输出2”为无源常开信号。
特别说明:
用户若有特殊要求,应及时告知厂家,厂家在产品出厂时根据用户要求配置好。(严禁用户自行配置)
③ 控制风机或AC220V电磁阀需配置相应的联动箱。
