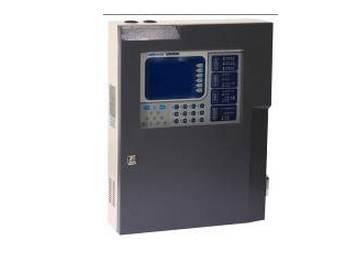

气体报警控制器JB-TB-AEC2301a

选型信息:产品型号+附加标识+输出类型+选配

产品型号

JB-TB-AEC2301a

附加标识

/容量

8/12/16/26/32/48/64/96/128可选

输出类型

4组继电器输出(101102103104),可提供以下输出方式之一:

1)无源开关量信号(触点容量:3A/dc24V1A/AC220V

2)无源点动信号(触点容量:3A/dc24V1A/AC220V

3)DC24V/0.5A电平信号(NO正,COM负)

4)DC24V/0.5A脉冲信号(NO正,COM负)

5)电容放电(NO正,COM负)

注:默认:“101”“102”为无源点动信号;“103”“104”为无源开关量信号。

选配

1)备用电源:12V DC/4Ah×2

2)CAN总线接口

3)RS485总线接口(标准MODBUS协议)

4)打印机接口

1)执行标准
GB16808-97《可燃气体报警控制器技术要求和试验方法》

2)主要特点
• 四总线制通讯
• 自动搜索或手动设置探测器和输出模块电子串号,方便快捷
• 大屏幕液晶中文显示气体名称、实时浓度及报警地址,汉字菜单程序提示,操作简便
• 实时气体浓度的折线图动态显示,形象直观
• 预警、低限报警、高限报警三级报警值可调
预警值为低限报警值的80%,预警信号不参与系统联动;
• 探测器故障自动监测
• 有自检功能,可以对系统本身发光器件、报警声音、故障声音进行检测
• 大容量记忆
控制器能记录最近250次故障信息和250次报警信息及100次开关机记录,且信息 掉电不丢失。
• 自动屏幕保护与键盘锁
• 电源转换功能
可选配备用电源,控制器能无间隙地在主备电源之间切换,且具有主备电源工作状态指示。
• 屏蔽功能
控制器能任意屏蔽(或隔离)探测器或输出模块;屏蔽信息可查询。
• 自检和演示功能
• 12个自定义键F1-F12
可自定义为手/自动键、屏幕保护键、键盘锁键、应急键等,定义为应急键时可手动启动自定义逻辑关系的模块(内置模块或输出模块)
• 提供4组控制输出(内置,可编程联动控制),直接输出控制信号,且控制输出方式可配置;
• 还可配置总线制联动模块扩展控制输出(多达64个),以便远程控制排风机和电磁阀等联动设备
• 可扩展CAN总线或RS485总线接口(选配)

3)主要技术指标
容  量:最大128只适配探测器 ,可扩展输出模块总数不超过64
适配探测器:AEC2331等
可检测气体类型:%LEL、%VOL、ppm
工作电压:AC220V±15%(50Hz±1%)
功  耗:≤20W(不含配套设备)
报警方式:声光报警
显示方式:大屏幕液晶汉显
4组控制输出:无源触点,容量: 1A/AC220V或3A/DC24V(多功能,可配置)
信号传输距离:≤1500m(2.5mm2)
使用环境:温度0℃~+40℃,湿度≤93%RH
外形尺寸:长×宽×厚:520mm×400mm×120mm
型 式:壁挂式(可定制柜机)

4)系统配置
AEC2301提供一组系统总线接线端子,可以连接本公司生产的总线制通讯设备,如AEC2331型探测器、JB-MK-AEC2241输入模块(箱)和JB-MK-AEC2242输出模块(箱)等,对现场气体浓度进行监控,同时对外部设备(现场声光、电磁阀、风机等)进行远程逻辑控制。

注意:
当系统外接设备(探测器、输入/出模块)数量大于32,超过了控制器的本机电源负载能力,需外配专用电源。
系统总线回路在容量范围内不限制探测器、输入模块和输出模块的数量,但必须保证接入总线上最远端设备(+24,GND)间电压不低于设备的最低工作电压,如:若探测器的最低工作电压为DC18V,则接入该探测器的电压不低于DC18V。否则可综合采用以下方式解决:
外配消防专用电源
分回路敷设
增加电源线径等

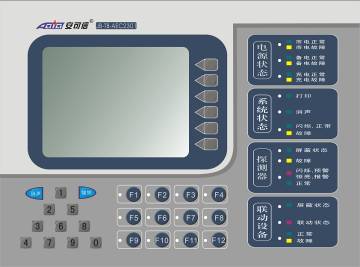

5) 控制面板

6)控制输出
A. 提供控制输出:四组内部触点(编号依次为101、102、103、104)、扩展输出可达64个(通过输出模块)。
B. 控制输出(开启或关闭)可通过以下手动/自动方式实现:
 手动:在“控制”下拉菜单中“控制外部设备”手动设定。
 自动:专业人员在“设置模式” →“设置” → “逻辑关系” 菜单中设定逻辑关系,若满足条件,则自动输出控制信号。
注:默认103内部触点在任意探测器有预警以上的报警信号时动作;默认104内部触点在有任何故障信号时动作。
用户若有特殊要求,应及时告知厂家,厂家在产品出厂时根据用户要求配置好。
(严禁用户自行配置)

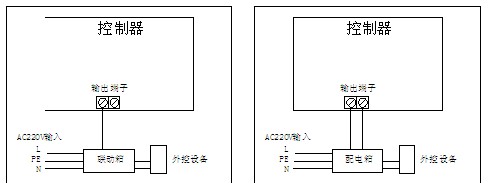

C. 控制器联动风机或电磁阀需配接相应的输出模块箱。
